电磁吸盘有哪些常见的结构型式？

电磁吸盘常见的结构型式主要有以下几种：

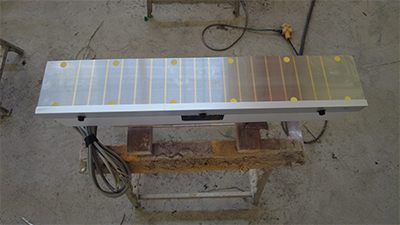

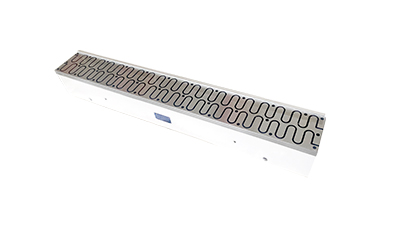

矩形电磁吸盘：

特点：矩形电磁吸盘的磁极可以纵向或横向排列。纵向排列适用于固定较大的加工工件，而横向排列则适用于固定较小的加工工件。

用途：矩形电磁吸盘广泛应用于各种平面磨床、铣床等机床设备上，用于固定和吸附工件进行加工。

圆形电磁吸盘：

特点：圆形电磁吸盘适用于固定圆环型工件或形状较复杂的工件。其磁极分布均匀，能够提供更好的吸附效果。

种类：圆形电磁吸盘根据磁极的排列方式，还可以进一步细分为同心圆型、梅花极型、放射极型等多种类型。这些不同类型的圆形电磁吸盘适用于不同形状和尺寸的工件。

用途：圆形电磁吸盘主要用于圆台平面磨床等机床设备上，用于吸附和固定圆形或环形工件进行加工。

特殊形状电磁吸盘：

除了矩形和圆形外，电磁吸盘还可以根据工件的具体形状和尺寸进行定制，如椭圆形、多边形等。

这些特殊形状的电磁吸盘能够满足特定工件加工的需求，提高加工精度和效率。

综上所述，电磁吸盘的结构型式多种多样，选择时需要根据工件的具体形状、尺寸和加工要求来确定。不同类型的电磁吸盘在吸附力、适用范围和加工精度等方面存在差异，因此选择合适的电磁吸盘对于提高加工效率和产品质量至关重要。
